二極管的原理及特性

   來源:   發表日期:2021年11月17日    瀏覽次數:

  一、半導體二極管

  定義:獎PN結用外殼封裝起來,并加上電機引線就構成了半導體二極管。

  常見的二極管類型如圖(1)

  圖(1)

  普通二極管,主要是利用它正向?qū)?,反向截止的特?單向?qū)щ娦?。伏安特性曲線見圖(2)

  圖(2)

  對應的公式:

  穩壓二極管,利用了二極管在反向擊穿的情況下,電流在一定變化范圍內,電壓基本不變的特性。見圖(3)

  圖(3)

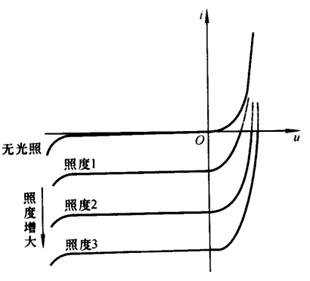

  光電二極管,利用在反向電壓一定時,反向電流隨照度的增大而增大。這種特性廣泛用于遙控、報警及光電傳感器。伏安特性曲線見圖(4)

       圖(4)

  變?nèi)荻O管:利用PN結勢壘電容制成。用于電子調幅、調頻、調相、濾波電路中。

  隧道二極管:利用高摻雜的PN結隧道效應制成。用于振蕩、過載保護、脈沖電路中。

  肖特基二級管:利用金屬和半導體之間的接觸勢壘制成。因正向?qū)妷盒?、結電容小用于微波混頻、檢測、集成數字化電路。

  ————————————————

  版權聲明:本文為CSDN博主「rebuild_embedded」的原創文章

  原文鏈接:https://blog.csdn.net/u012271722/article/details/38625875
